Laserlichtschnittverfahren: Präzise und kostengünstige Profilvermessung
Bei der Qualitätssicherung von Profilen in der industriellen Fertigung kommen hauptsächlich optische Profilscanner zum Einsatz. Für die einzelnen Messaufgaben bieten sich dabei eine Vielzahl an Messverfahren an.
Neben den technischen Anforderungen spielt auch die Wirtschaftlichkeit eine große Rolle. Generell wird der Kostenvorteil optischer gegenüber taktilen Verfahren mit der Anzahl der zu messenden Merkmale größer.
Beim sog. Laserlichtschnittverfahren wird eine Laserlinie erzeugt, die über das Profil gelegt wird und damit einen Lichtschnitt abbildet. Der Sensor nimmt diesen auf, so dass mit Hilfe der Triangulation dreidimensionale Oberflächenmesspunkte berechnet werden können.
Wodurch zeichnet sich der COPRA® ProfileScan aus?
Für die Messung der Profiloberfläche sind zwei Schritte notwendig. Zunächst muss die Profiloberfläche digitalisiert und die Daten anschließend ausgewertet werden.

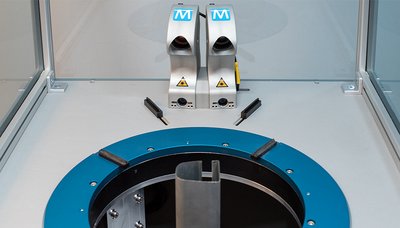

Herkömmliche Profilscanner sind mit einem aus mehreren Kameras bestehenden Sensorring ausgestattet. Der COPRA® ProfileScan Desktop hingegen arbeitet mit einer patentieren 360°-Messmethode, die es erlaubt, mit Hilfe nur eines Sensors und einem Drehtisch den gesamten von außen sichtbaren Bereich aufzunehmen. Durch diese Anordnung wird eine einfache und kostengünstige Messung ermöglicht, die sich leicht in den Produktionsprozess integrieren lässt.

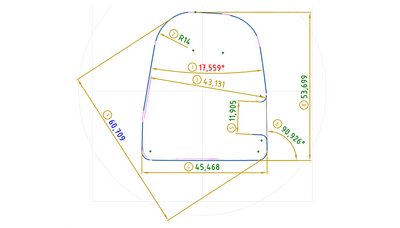

Während des Messvorgangs wurden bereits entsprechende Referenzmarken aufgenommen. Nach der Drehung des Profils justiert die integrierte Software nun die Ansichten zueinander. Die Algorithmen sind dabei bereits auf rollgeformte Profile abgestimmt.
Unsere Messmethode eröffnet zudem neue Möglichkeiten bei der Kontrolle von geschlitzten Profilen und Rohren. Auch wenn nur von außen gemessen wird: Selbst durch kleinste Öffnungen im Profil können größere Innenbereiche geprüft werden.
Das berührungslose und zerstörungsfreie Verfahren ermöglicht außerdem die Vermessung sensibler und leicht verformbarer Profilmaterialien.
Was kann COPRA® ProfileScan vermessen?
Das Gerät kann sowohl geschlossene als auch offene Profile von außen vermessen, ob sie nun aus Stahl, Aluminium, Holz oder Kunststoff bestehen. Die Spezialkamera weist dabei eine hohe Helligkeitsdynamik auf, so dass auch unterschiedliche Oberflächen vermessen werden können.
Der COPRA® ProfileScan Desktop 80 kann Profile mit einer maximalen Breite von 80mm und einer Länge von 310mm vermessen. Der COPRA® ProfileScan Desktop 200 ist mit einem Doppelsensor ausgestattet und kann Profile bis zu maximal 200 mm Breite und 760 mm Länge prüfen.
Schnell – präzise – kostengünstig: Der COPRA® ProfileScan Desktop
- Nur ein Sensor zur 360° Vermessung des Profils notwendig.
- Der CPS kann an einem Schreibtisch bedient werden
- Viele Ansichten im Vergleich zu einem Sensorring-System mit drei bis sechs Sensoren.
- Selbst durch kleinste Öffnungen im Profil kann der Innenbereich vermessen werden.
- Berührungslos. Taktile Messungen an Blechprofilen oft nicht möglich.
- Zerstörungsfreie Prüfung von Produktionsmusterteilen: Kurze Profile bis 310mm können ohne Abschneiden direkt vermessen werden
- Hochwertiges und robustes Sensorgehäuse
- Der CPS ist schnell montiert und wird in einem passenden Koffer transportiert.
- Direkt per USB an Notebook oder Desktop-PC angeschlossen. Keine externe Stromversorgung oder Controller benötigt
- Einfache und komfortable Bedienung
- Messaufgaben individuell konfigurierbar
- Dokumentation der Messergebnisse
- Integrierte Algorithmen sind auf rollgeformte Profile abgestimmt
